为什么CAD图纸的填充图案不显示_填充图案不显示怎么解决

对于建筑设计人员来说，对CAD图纸进行编辑，填充特殊图案来区分各部分材料是常用的方法，但有时候我们会发现，填充进去的图案不显示，或者打开图纸看不到图形中的填充图案，这有可能是因为图案填充时比例调正得太大，导致正常预览看不到填充的效果，下面小编就用CAD迷你画图来为大家演示如何解决这个问题。

为什么CAD图纸的填充图案不显示

CAD图纸的填充图案不显示有可能是因为图案填充时比例调正得太大，导致正常预览看不到填充的效果，比如正常图形比例为10，但图形填充比例设置成10000，直接看自然是什么也看不到。还有一种可能是图形太小，正常比例的填充看不到效果，其实这两种情况是一个意思。

CAD迷你画图填充图案不显示怎么解决

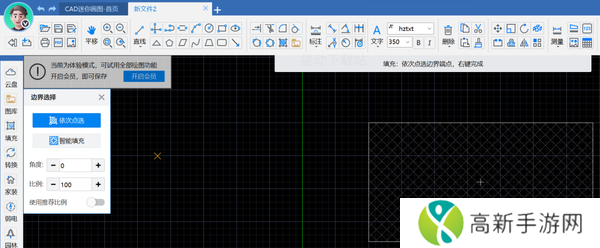

1.点击CAD迷你画图左侧“填充”，选择目标材料，然后在下方“比例”处，调整参数，一般为100，点击确定。

2.用鼠标左键将目标图形的端点依次选中，然后右键，就可以看到正常填充的图案了。

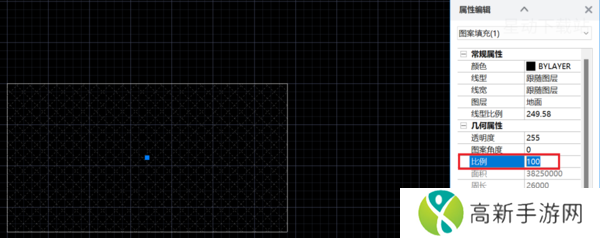

3.如果想要修改填充图案的比例，我们可以双击目标区域，弹出属性编辑窗口，在下方比例处就可以修改。

CAD迷你画图填充图案的颜色如何修改

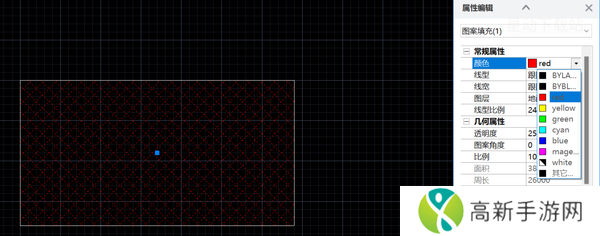

首先我们需要对目标区域填充好图形，然后双击区域，在属性编辑窗口，点击“颜色”一栏，可进行选择。
